数控加工中圆弧插补的功能应用
发布时间: 2022-11-14 20:26

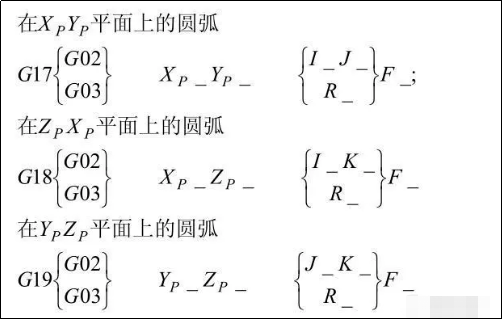

在进行圆弧插补指令前我们要先定义圆弧插补的平面。我们可以在之前的指令代码中查到相关定义平面的指令。这里再给大家介绍下，分别是G17（XY平面）、G18（ZX平面）、G19（YZ平面）。
在进行圆弧插补指令前我们要先定义圆弧插补的平面。我们可以在之前的指令代码中查到相关定义平面的指令。这里再给大家介绍下，分别是G17（XY平面）、G18（ZX平面）、G19（YZ平面）。注意字母的顺序不能搞错，这对于后面的坐标值会有影响。

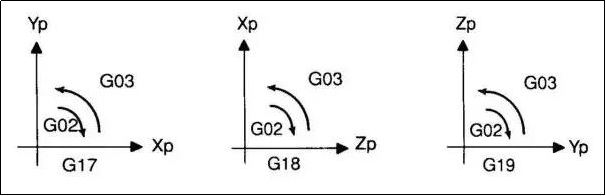

圆弧插补的指令有两种分别为G02和G03。G02：指刀具按顺时针方向延圆弧运动。G03：指刀具按逆时针方向延圆弧运动。这里注意的是，顺逆时针的判断，在两个坐标轴确定平面后，以第三坐标轴的正方向往负方向看的平面来确定顺逆。可能比较拗口我们可以用右手坐标来定义。

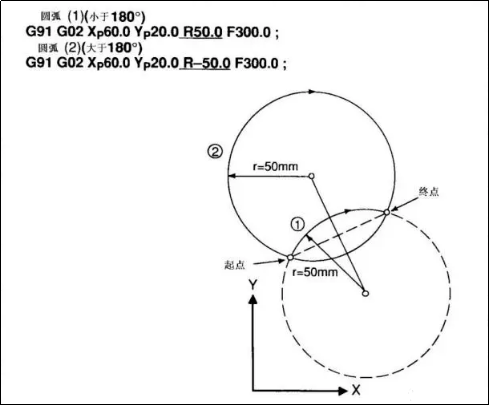

X Y表示的是圆弧终点的坐标；R表示的是圆弧的半径；I J表示的是圆弧起点到圆心位置的增量值。说得直白点就是圆心坐标减去起点坐标的差值。F表示的切削进给速率，单位mm/min 。大家知道作为几何关系来说，从坐标系的一点以圆弧顺时针或者逆时针的方式移动到另一点都会有两种情况。那么我们怎么去区分这些情况呢。
在圆弧插补的时候我们要留意注意事项：1、在加工中我们需要注意一些默认的指令状态。机床开机后，系统默认设定为G17，即XY平面，所以在这种情况下我们可以不用去设置平面了。2、当我们加工整圆的时候，起点坐标和终点坐标重叠，要用I J格式加工，用半径法无效。以上为圆弧插补的使用规则，要分清顺逆的方向和两种表示方式，对于不同的应用场合有效的选择。
圆弧插补的指令有两种分别为G02和G03。G02：指刀具按顺时针方向延圆弧运动。G03：指刀具按逆时针方向延圆弧运动。这里注意的是，顺逆时针的判断，在两个坐标轴确定平面后，以第三坐标轴的正方向往负方向看的平面来确定顺逆。可能比较拗口我们可以用右手坐标来定义。
X Y表示的是圆弧终点的坐标；R表示的是圆弧的半径；I J表示的是圆弧起点到圆心位置的增量值。说得直白点就是圆心坐标减去起点坐标的差值。F表示的切削进给速率，单位mm/min 。大家知道作为几何关系来说，从坐标系的一点以圆弧顺时针或者逆时针的方式移动到另一点都会有两种情况。那么我们怎么去区分这些情况呢。
在圆弧插补的时候我们要留意注意事项：1、在加工中我们需要注意一些默认的指令状态。机床开机后，系统默认设定为G17，即XY平面，所以在这种情况下我们可以不用去设置平面了。2、当我们加工整圆的时候，起点坐标和终点坐标重叠，要用I J格式加工，用半径法无效。以上为圆弧插补的使用规则，要分清顺逆的方向和两种表示方式，对于不同的应用场合有效的选择。
